STM32G4 최대 시스템 클럭 170MHz 설정 방법

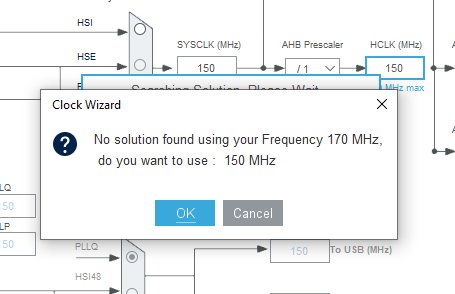

STM32G4를 사용하시는 분들중에 CubeMX에서 System Clock을 Max 170MHz 로 설정이 안되는 황당한 경험을 한 경우가 있을 것 같습니다. 무방비 상태에서 HCLK를 170MHz 설정하면 아래와 같은 메시지를 보게 됩니다.

​

문제는 아무런 안내없이 저런 경고를 띄운 후에 150MHz로 강제 설정이 되어 버립니다. 원인은 reference manual에서 확인 할 수 있으며 CubeMX의 default 세팅 값인 아래 VOS(Voltage Scale)에서는 최대 150MHz로 밖에 설정이 안되는 것이 원입니다.

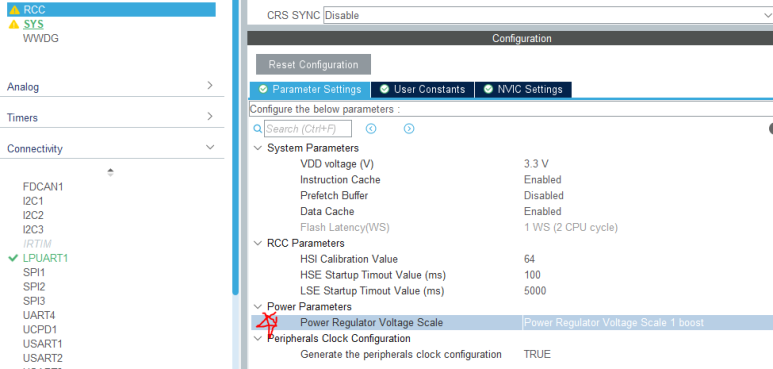

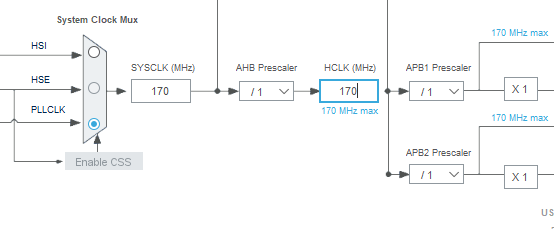

따라서 CubeMX의 RCC설정에서 Power Regulator Voltage Scale 1 boost로 설정하고 다시 170MHz로 설정하면 정상적으로 설정이 되는 것을 확인 할 수 있습니다.

*VOS는 STM32에서 main regulator의 전압을 결정하는 기능입니다. 낮은 주파수로 시스템을 구동시킬 때는 보다 낮은 전압으로 core를 동작시켜 소비전류를 줄여주는 것이 목적입니다.

​

이상입니다.
