STM32에서 CRC 사용하기

이번 포스팅에서는 AN4187(Using the CRC peripheral on STM32 microcontrollers)를 번역하여 STM32에서 제공하는 CRC에 대해 알아보도록 하겠습니다.

​

개요

CRC(cyclic redundancy check:순환 중복 검사 )는 데이터 신뢰성을 얻기 위해 강력하고 쉽게 구현된 기술입니다. 오류가 수정 기능은 없으며 데이터 전송 또는 저장 무결성 검사에서 오류를 감지하는 데 주로 사용됩니다.

​

진단 범위는 기본 안전 표준의 요구 사항을 충족하므로 IEC 60335-1 및 IEC 607030-1 표준("Class B" 요구 사항)을 준수하도록 인증된 ST 펌웨어에서 플래시 메모리 콘텐츠 무결성 자체 테스트 검사에 사용됩니다. 자세한 내용은 AN3307(Guidelines for obtaining IEC 60335 Class B certification for any STM32 application) 및 다양한 제품군 전용 관련 펌웨어 패키지를 참조하십시오.

​

CRC 체크섬 정보가 링커에 의해 사용자 코드에 직접 배치되어야 하는 경우(대부분 CRC 설명자 데이터 테이블의 형식으로) 컴파일러 설명서에서 필요한 CRC 설정을 확인하십시오.

​

CRC는 다항식 산술을 기반으로 하며 갈루아 필드의 다항식 나누기 나머지를 두 요소로 다른 요소로 계산합니다. 나머지는 체크섬, 피제수는 데이터, 제수는 생성 다항식입니다.

*피제수(dividend)라고 부르는 하나의 숫자는 제수(divisor)라고 부르는 다른 숫자에 의해 나뉘어서 몫(quotient)이라는 결과를 낳는다.

​

이 문서에서는 STM32 32비트 Arm® Cortex® MCU에 내장된 CRC 주변 장치의 기능과 이를 구성하는 데 필요한 단계를 설명합니다.

​

• 섹션 1에서는 STM32 CRC 구현 알고리즘과 그 이점에 대해 설명합니다.

• 섹션 2는 DMA를 CRC 데이터 전송 컨트롤러로 사용하는 방법을 설명합니다.

• 섹션 3은 STM32 장치를 통한 CRC의 마이그레이션을 설명합니다. 실행 시간 측정과 함께 두 가지 예가 설명되어 있습니다.

• CRC_usage 예: CPU를 데이터 전송 컨트롤러로 사용하여 CRC를 구성하는 방법.

• CRC_DMA 예: DMA를 CRC 데이터 전송 컨트롤러로 사용하는 방법.

​

CRC peripheral overview

모든 STM32 마이크로컨트롤러(Arm®(a) Cortex® 코어 기반)에 내장된 CRC 주변 장치는 지원되는 데이터 유형의 CRC 체크섬 코드를 제공하는 데 사용됩니다. 이 섹션에서는 먼저 소프트웨어 CRC 알고리즘을 소개한 다음 STM32 CRC 하드웨어 가속기를 소개하고 그 이점을 강조합니다.

​

CRC computing algorithm

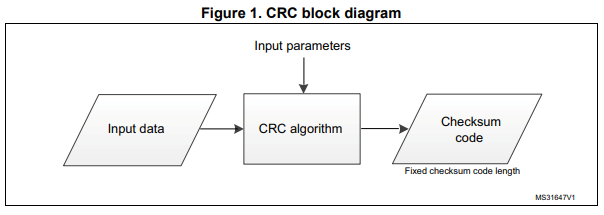

그림 1에서 볼 수 있듯이 CRC 알고리즘에는 데이터 입력이 있으며 입력 매개변수에 따라 고정된 체크섬 코드 길이를 생성합니다.

그림 1

하나의 CRC 알고리즘은 하드웨어 또는 저수준 구현에 가장 적합한 비트 메시지 XOR-ing 기술을 사용한 다항식 나누기입니다.

​

입력 매개변수는 다음과 같습니다.

• 피제수: 입력 데이터라고도 하며 "Input_Data"로 약칭됩니다.

• 약수: 생성기 다항식이라고도 하며 "POLY"로 약칭됩니다.

• 초기 CRC 값: "Initial_Crc"로 약칭

​

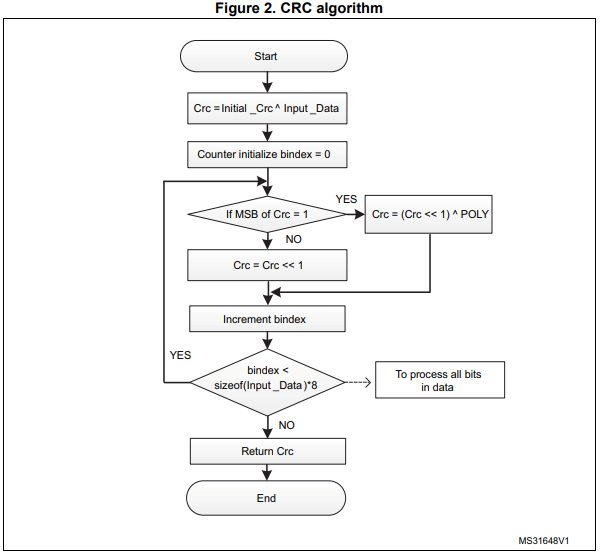

그림 2는 CRC 알고리즘을 보여줍니다.

그림 2

시작할 때 알고리즘은 CRC를 Input_Data와 함께 Initial_Crc XOR로 설정합니다.

​

CRC MSB가 1이 되면 알고리즘은 CRC를 왼쪽으로 1비트 이동하고 POLY와 XOR합니다. 그렇지 않으면 CRC를 왼쪽으로 한 비트만 이동합니다.

​

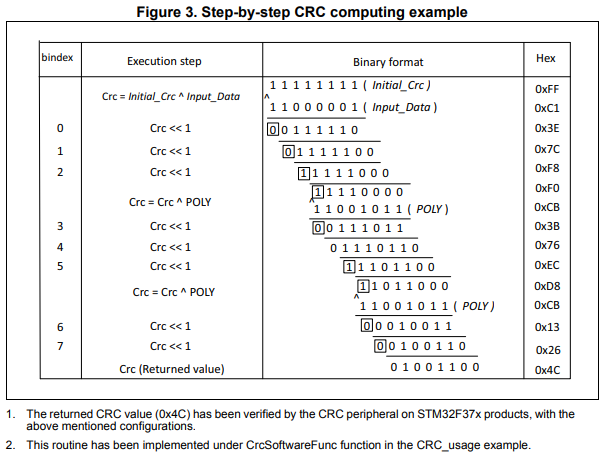

그림 3은 다음 조건에 대한 단계별 알고리즘 실행을 보여줍니다.

– 입력 데이터 = 0xC1

– 폴리 = 0xCB

– 초기_Crc = 0xFF

그림 3

CRC peripheral configuration

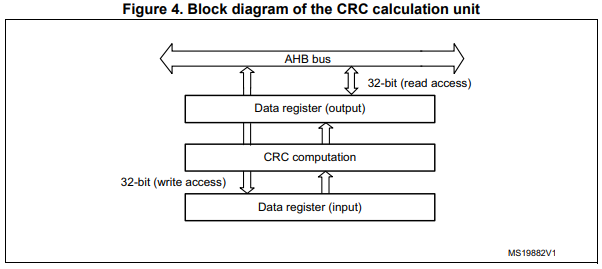

모든 STM32 장치는 위에 설명된 대로 CRC 주변 장치를 구현합니다. CRC 계산 장치에는 단일 32비트 읽기/쓰기 데이터 레지스터(CRC_DR)가 있어 새 데이터를 입력하고(쓰기 액세스) 이전 CRC 계산 결과를 유지하는 데 사용됩니다(읽기 액세스). 데이터 레지스터에 대한 각 쓰기 작업은 이전 CRC 값(CRC_DR에 저장됨)과 새 값의 조합을 생성합니다.

그림 4

지원되는 데이터의 CRC를 계산하려면 다음 단계를 수행하세요.

1. RCC 주변 장치를 통해 CRC 주변 장치 클록을 활성화합니다.

2. 초기 CRC 값 레지스터(CRC_INIT)를 구성하여 CRC 데이터 레지스터를 초기 CRC 값으로 설정합니다. 최신 STM32 시리즈에서는 이전 CRC 계산을 기반으로 CRC 계산을 초기 값으로 연결할 수 있습니다. 이 경우 CRC_IDR 레지스터(CRC_CR의 리셋 비트에 영향을 받지 않음)를 사용할 수 있습니다. HAL에서는 HAL_CRC_Calculate에 의해 구현됩니다.

3. CRC 제어 레지스터(CRC_CR)에서 각각 REV_IN[1:0] 및 REV_OUT 비트를 통해 I/O 반전 비트 순서를 설정합니다.

4. CRC 제어 레지스터(CRC_CR) 및 CRC 다항식 레지스터(CRC_POL)의 POLYSIZE[1:0] 비트를 통해 다항식 크기 및 계수를 각각 설정합니다.

5. CRC 제어 레지스터(CRC_CR)의 리셋 비트를 통해 CRC 주변 장치를 리셋합니다.

6. CRC 데이터 레지스터에 데이터를 설정합니다.

7. CRC 데이터 레지스터의 내용을 읽습니다.

8. CRC 주변 장치 클록을 비활성화합니다.

​

펌웨어 패키지에서 CRC_usage 예제는 256 지원 데이터 유형의 배열 데이터(DataBuffer)를 계산하는 CRC 체크섬 코드를 실행합니다. 자세한 설명은 CRC_usage 폴더의 Readme.txt 파일을 참조하십시오.

​

CRC hardware implementation benefits

CRC_usage 예제는 소프트웨어 CRC 알고리즘 구현과 CRC 주변 장치 간의 호환성을 확인하고 실행 시간을 측정하기 위해 개발되었습니다.

​

예제는 다음 조건에서 실행되었습니다.

– 하드웨어: STM32373C-EVAL 보드(STM32F37x 디바이스)

– 시스템 클록: HSE(8MHz 수정 발진기)

– 툴체인: Keil® V4.60.0.0

– CRC 구성: CRC 레지스터의 기본값

CRC_CR: 0x0000 0000; POLYSIZE는 32, REV_IN 및 REV_OUT 없음

CRC_INIT: 0XFFFF FFFF

CRC_POLY: 0X04D11 CDB7

– 입력 데이터: 256words

​

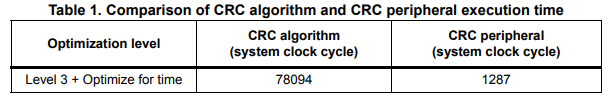

표 1은 CRC 알고리즘의 실행 시간과 STM32 CRC를 사용하여 달성한 시간을 비교한 것입니다.

표 1

하드웨어 구현은 소프트웨어 알고리즘보다 약 60배 빠릅니다. CPU는 데이터 전송을 제어하며 이 단계에서는 명령 처리가 허용되지 않습니다.

응용 프로그램 개발자는 다른 주변 장치를 컨트롤러로 선택하여 다른 작업을 위해 CPU를 확보할 수 있습니다. DMA는 데이터 전송을 관리하므로 데이터 버퍼의 CRC 체크섬 코드를 계산하기 위한 대안이 됩니다.

​

Using CRC through DMA

STM32 임베디드 DMA는 CPU를 컨트롤러로 사용하지 않도록 데이터 전송 핸들러로 사용할 수 있습니다. DMA 구성은 선택한 아키텍처에 따라 다릅니다. 거의 동일한 구성으로 채널이 있는 DMA와 스트림이 있는 DMA의 두 가지 범주가 있습니다.

​

DMA back-to-back transfer mode

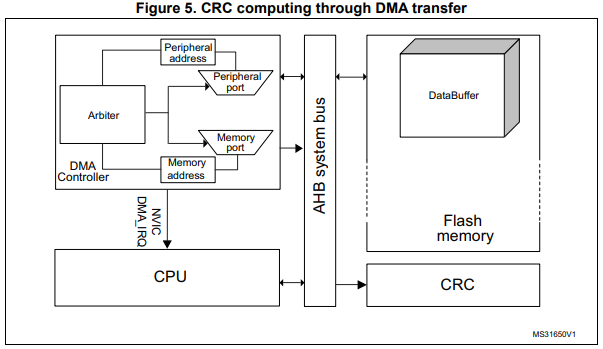

펌웨어 패키지에서 사용할 수 있는 CRC_DMA 예제는 그림 5에 설명된 기술을 구현합니다. 이 기술은 DMA_IRQ 핸들러 루틴 콜백을 사용하는 DMA 연속 데이터 전송 모드입니다.

그림 5

이 경우 DMA는 데이터 전송 카운터를 제어하고 NVIC DMA_IRQ 핸들러 루틴을 실행하기 위해 전송 완료 플래그를 기다립니다. NVIC DMA_IRQ 루틴은 시스템 타이머(systick) 카운터를 중지하고 CRC 계산 값을 반환해야 합니다. CPU 사용량은 DMA 인터럽트 요청 루틴의 실행으로만 제한됩니다.

​

DMA configuration

위에서 언급했듯이 STM32 장치는 다중 DMA 아키텍처를 통합하고 있습니다. 아래 구성의 단계들은 두 DMA 아키텍처에 공통입니다.

​

1. RCC 주변 장치를 통해 DMA 주변 장치 클록을 활성화합니다.

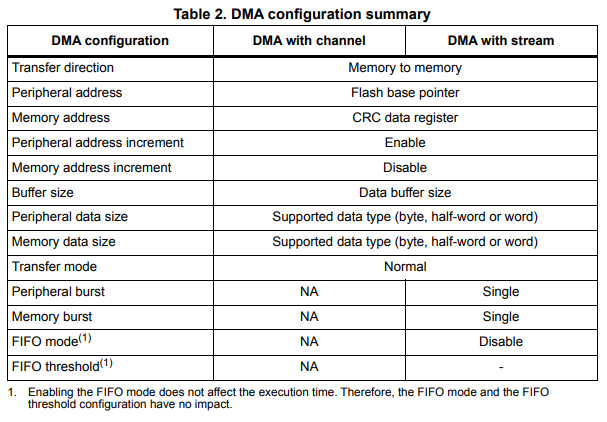

2. DMA 채널/스트림을 구성합니다(두 구성에 대해서는 표 2 참조).

3. 섹션 CRC peripheral configuration 처음 다섯 단계에 설명된 대로 CRC를 구성합니다.

4. DMA 전송 완료 인터럽트를 활성화합니다.

5. DMA NVIC IRQ를 구성합니다.

6. DMA 채널/스트림을 활성화합니다.

7. DMA 전송이 완료될 때까지 기다립니다.

8. DMA 채널을 비활성화합니다. 스트림 아키텍처가 있는 DMA의 경우 컨트롤러는 전송이 종료될 때 자동으로 채널을 비활성화하지만, 다른 경우에는 NVIC DMA_IRQ 루틴이 나중에 사용하기 위해 채널을 비활성화해야 합니다.

9. DMA IT Pending(보류) 비트를 지웁니다.

참고: 추가 정보는 CRC_DMA 예제 폴더 아래의 Readme.txt 파일을 참조하십시오.

표 2

CRC_DMA 예제는 CPU와 DMA를 Transfer Handler로 사용할 때의 호환성 결과를 확인하고, DMA를 Transfer Handler로 사용할 때의 CPU 부하를 측정하기 위해 개발되었습니다.

​

DMA usage benefits

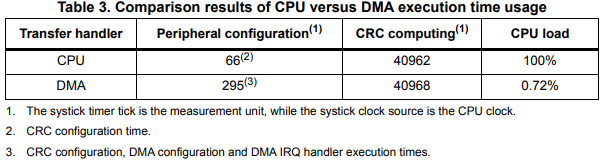

DMA 연속 데이터 전송 모드 동안 CPU는 CRC 및 DMA 구성 동안과 DMA 인터럽트 핸들러 실행 중에 작동합니다. 예제의 실행 조건은 지원하는 데이터 타입의 8192가 된 입력 데이터 크기를 제외하면 섹션 CRC hardware implementation benefits 절과 동일합니다.

표 3

전반적으로 CPU 로드는 CPU가 데이터 전송 핸들러로 사용될 때 100%이고 DMA를 사용할 때 0.72%로 감소합니다.

​

CRC migration

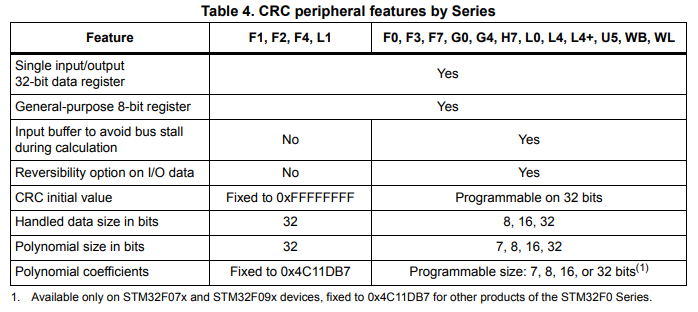

표 4는 CRC 기능을 나열하고 각 시리즈에 대한 소프트웨어 호환성 분석을 제공합니다.

표 4

번역을 마치면서 아래 참조(CRC (Cyclic Redundancy Check) + Flash Integrity Check + SRecord) 블로그에 방문하시면 STM32CubeMX에서 코드를 만드는 방법과 SRecord를 이용해 Binary 이미지의 CRC를 구해 컴파일러에 적용하는 방법을 확인 해 보실 수 있습니다.

​

출처 : https://www.st.com/resource/en/application_note/an4187-using-the-crc-peripheral-in-the-stm32-family-stmicroelectronics.pdf

참조 : https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=eziya76&logNo=221507312819

​
