STM32CubeIDE Terminal Console

안녕하세요?



Serial 통신 PC 프로그램 자주 사용하시나요? STM32 개발할 때 무료로 자주 사용되는 STM32CubeIDE Terminal Console 기능에 대해 알아보겠습니다.



물론 무료툴로 TeraTerm, Putty 등이 더 많은 기능을 가지고 있지만 간단히 Serial 통신을 확인 할 때 STM32CubeIDE Console view에서 지원하는 Serial Terminal을 사용할 수도 있습니다.

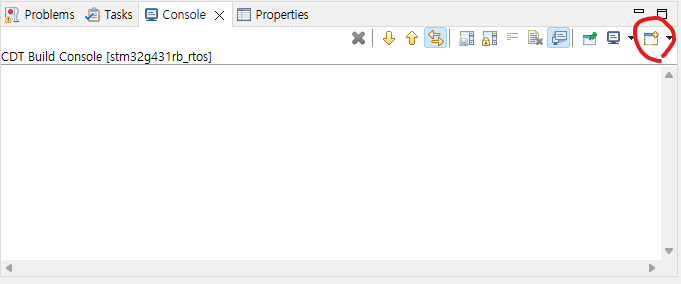

1. STM32CubeIDE 켜고 > Window > Show View > General > Console 을 체크하면 아래와 같은 View가 생깁니다.

Console view

오른쪽 위의 빨간 부분을 클릭 > Command Shell Console 을 클릭하면 아래와 같은 인터페이스 설정창이 뜨게됩니다.

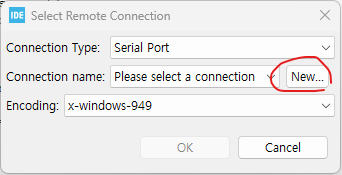

2. Connection Type: Serial Port 를 선택한 후 New를 누릅니다.

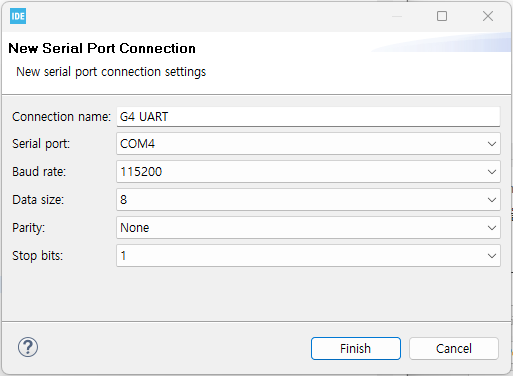

3. New Serial Port Connection 창이 뜨면 각종 정보를 알맞게 넣습니다. 연결하려는 Port 번호와 Baud rate는 정확히 입력하셔야 합니다.

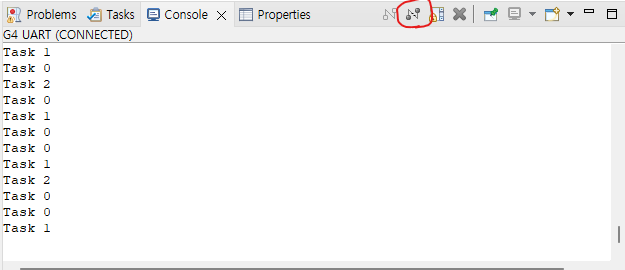

4. Finish를 누르면 창이 닫히면서 위의 2번 창에서 OK를 누르면 됩니다. 아래와 같이 UART로 송출된 Log가 화면에 표시되는 것을 확인 할 수 있습니다.



다만 주의할 것은 연결을 해제할 때는 위의 Disconnection을 눌러주셔야 합니다. 그렇지 않으면 연결 프로세스가 살아있어 재 연결시 연결이 안되는 경우가 발생할 수 있습니다.



그럼 이만.
